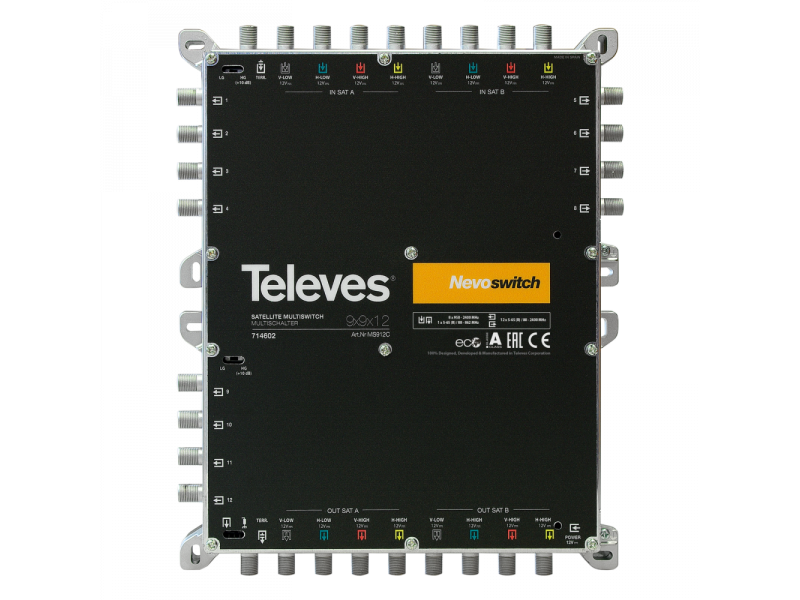

MULTISWITCH 9 IN 12 TERMINALE/CASCATA 714602
Multiswitch da 9 ingressi (uno terrestre e 8 per due satelliti, entrambi con le loro quattro polarità) e 12 uscite utente.
Tramite un semplice interruttore, è possibile utilizzarlo come terminale (tipologia a stella) o cascata.
- Interruttore Low Gain (LG) / High Gain (HG) da 10dB per attenuare il segnale satellite d'ingresso per ogni gruppo di 8 utenti
- Alimentazione remota attraverso il VL
- Passaggio di corrente su tutti gli ingressi delle cascate
- Compatibile per impianti con canale di ritorno
- Design, qualità e fabbricazione europea
- Molto compatto
- Realizzato in zamak
- Identificazione con colori all'ingresso e all'uscita
- Modo ECO disponible
- Interruttore per cambiare l'uso tra cascata e terminale
- Alimentazione a 12V
- Consumo ridotto
| Tipo |
9x9x12 |
Intervallo
frequenze |
MHz |
SAT |
950 ... 2200 / 2400 |
| RF |
88 ... 862 |
| RET |
5 ... 65 |
Massimo livello
di ingresso |
dBμV |
SAT |
112 |
| RF |
90 |
Perdite di
passaggio |
dB |
SAT |
3.5 ... 7.5 / 10 |
| RF |
4 |
| RET |
6 |
Perdita di derivata
1..8 / 9..16 / 17..24 / 25..32 |
dB
|
SAT(1) |
0/4/-/- |
| RF |
4/6/-/- |
| RET |
34/37/-/- |
| Isolamento |
dB |
H/V |
>30 |
| Users |
>25 |
| Passaggio DC |
In-Out / Out-In |
| Alimentazione |
Vdc |
PSU Trunk lines |
12 |
| User output (STB) |
12-18 |
Consumo
massimo |
mA |
PSU Low Gain(2) |
85 |
| PSU High Gain(2) |
155 |
| User Output (STB) |
35 |
| Indice di protezione |
IP |
20 |
| Intervallo di temp. |
ºC |
–5...+45 |
(1)LG - 10dB.
(2)if output charged --> +45mA.
